以汽车刹车盘为测试对象，采用悬挂模拟自由边界状态，用高频模态激振器进行激励，三维扫描激光测振仪进行位移测量，进而得到测点的位移频响函数，得到刹车盘的模态参数。通过三维激光测振仪，在非接触状态下完成了兰博基尼某型刹车盘的模态测试。

测试对象

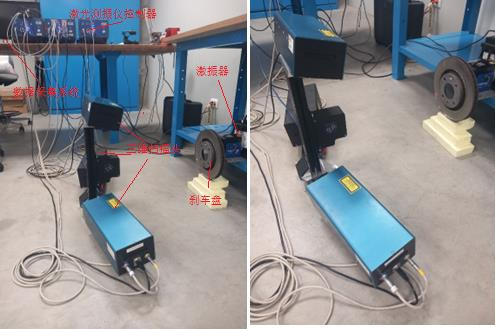

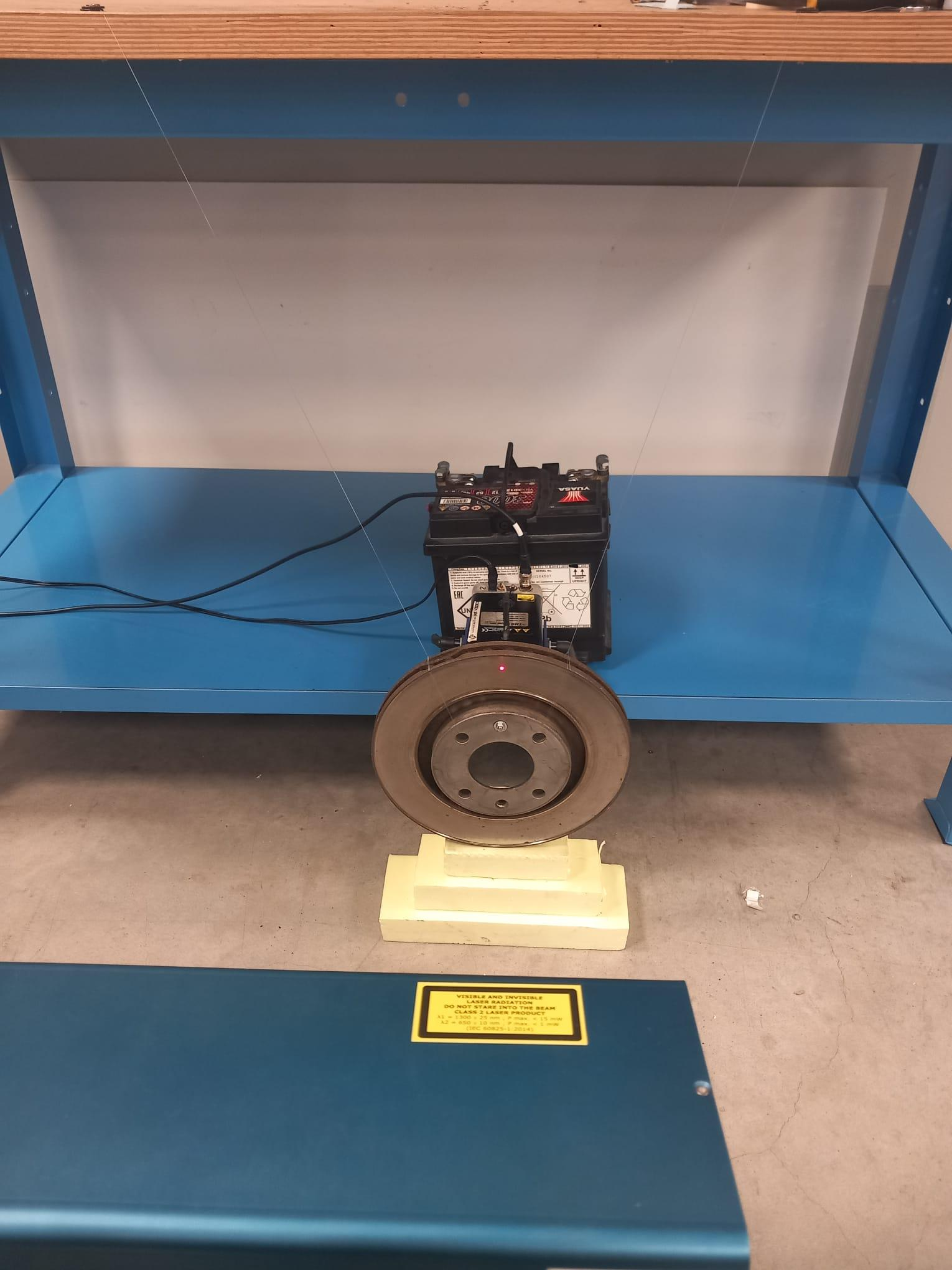

测试现场图

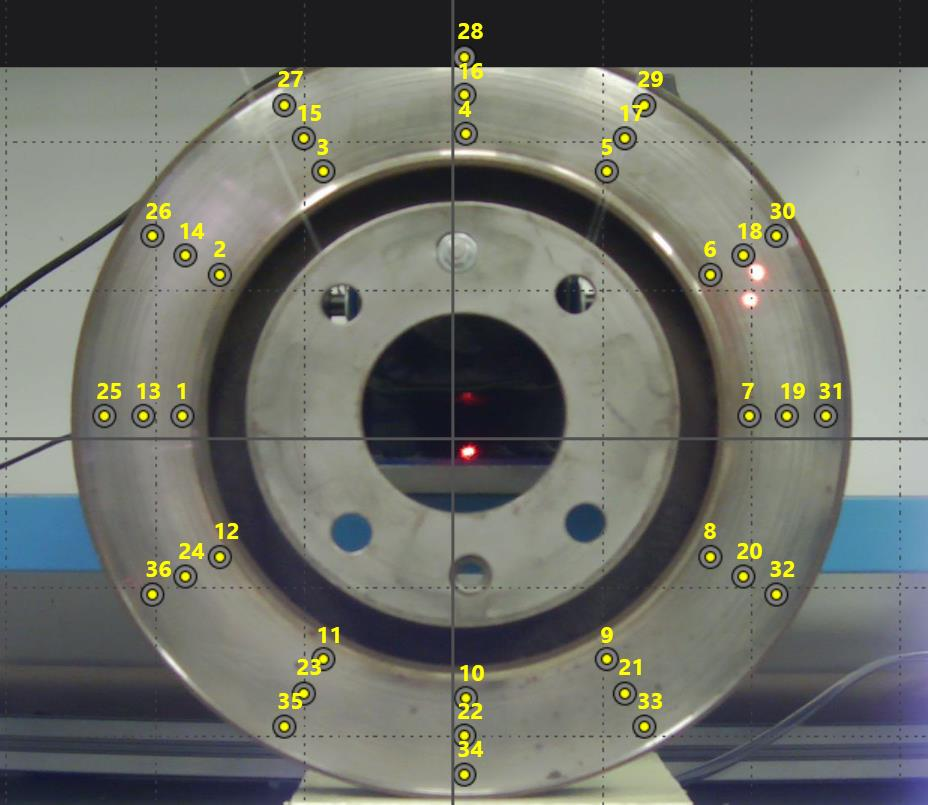

测点布置图

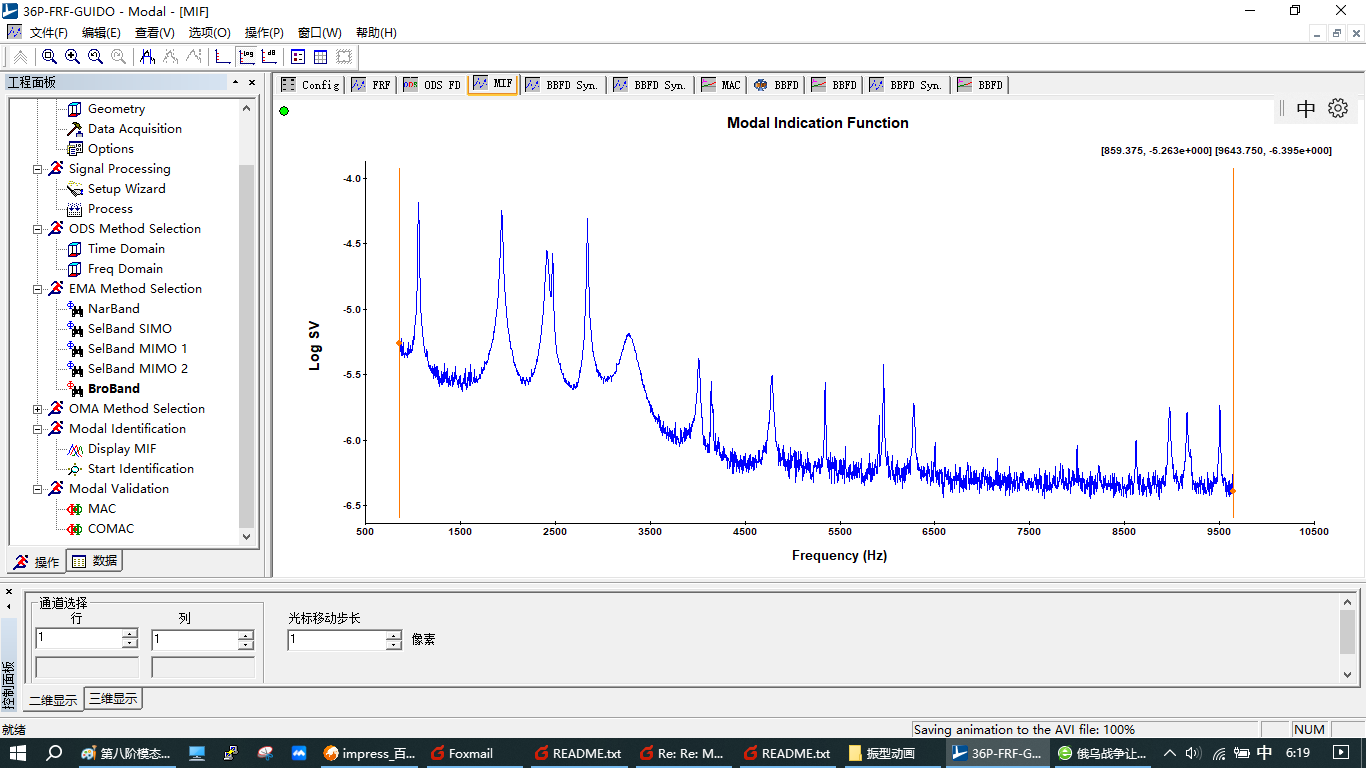

刹车盘的三维模态指数函数

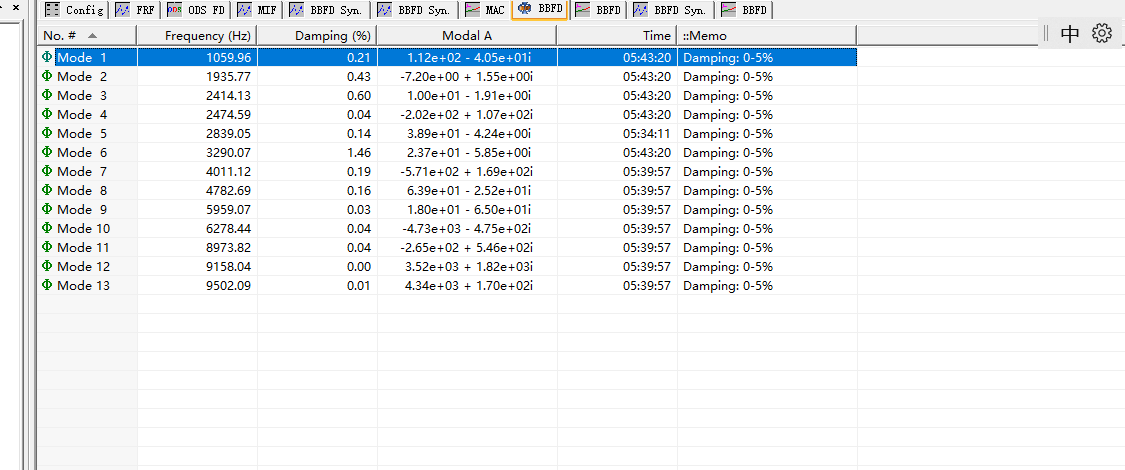

模态频率、振型及阻尼

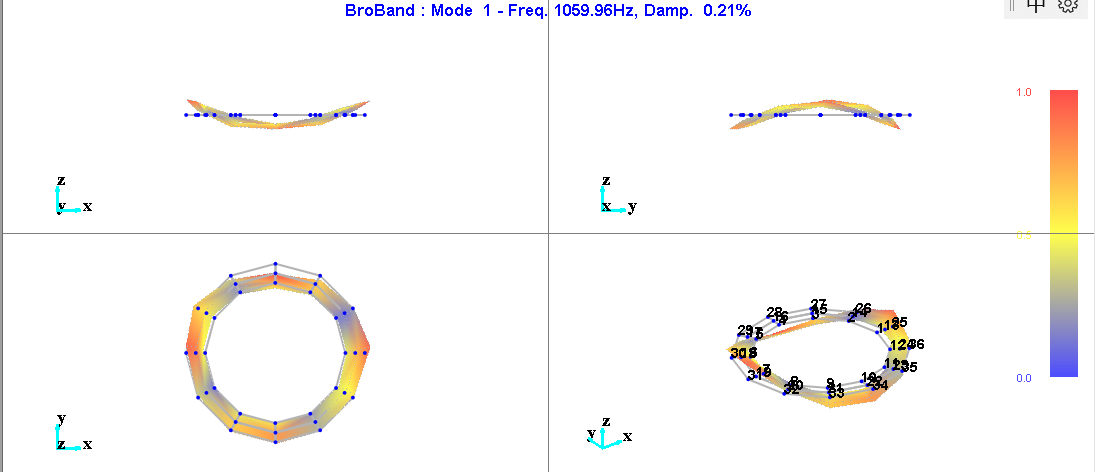

一阶振型三维动画

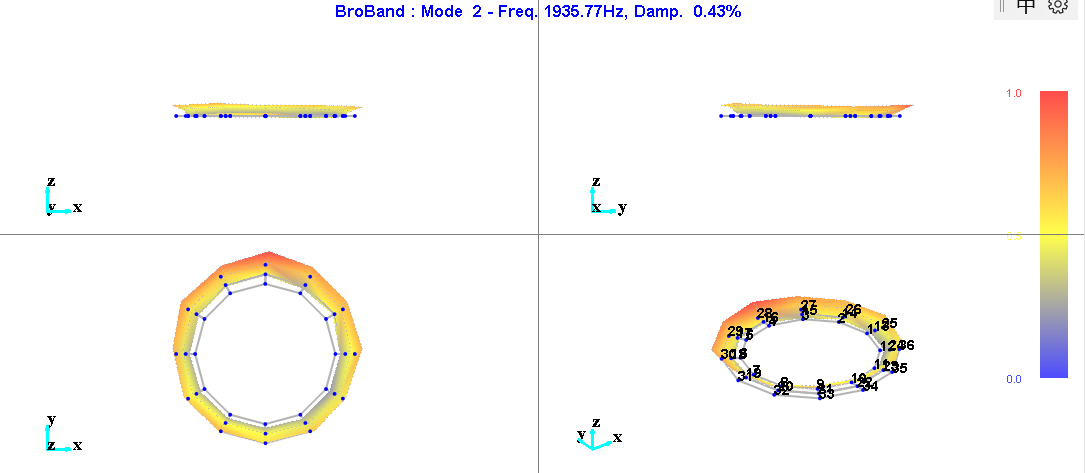

二阶振型三维动画

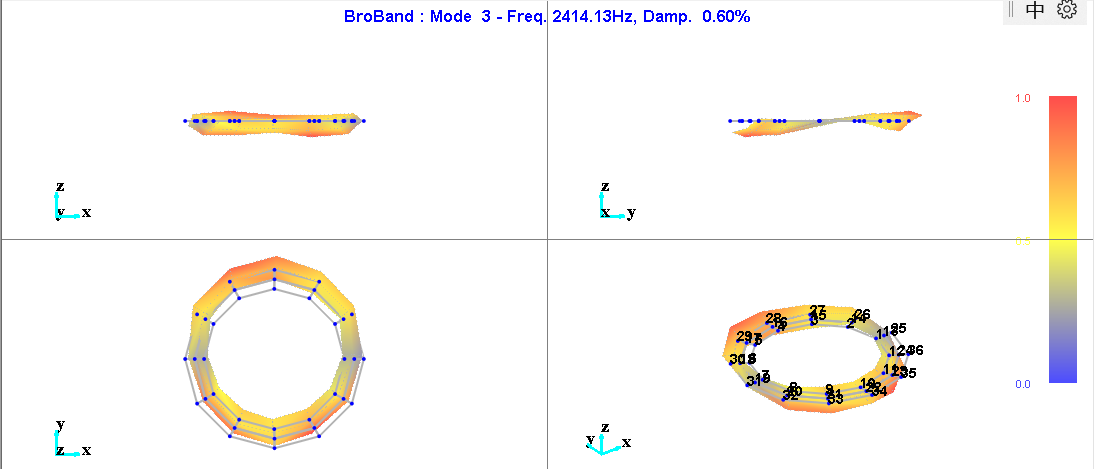

三阶振型三维动画

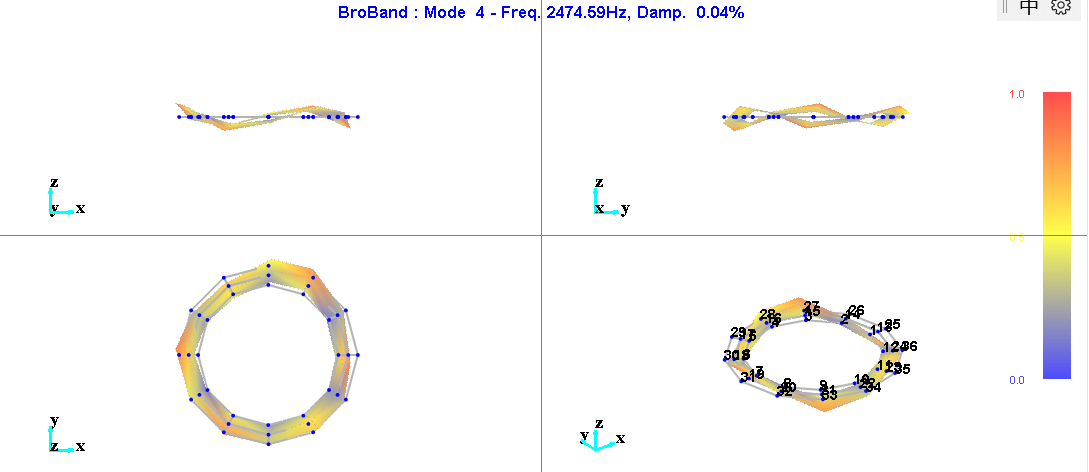

四阶振型三维动画
