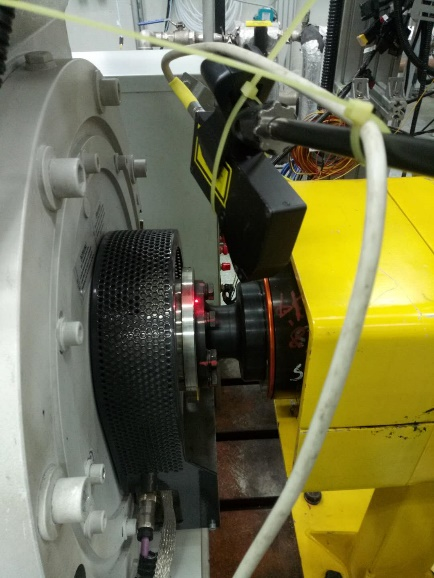

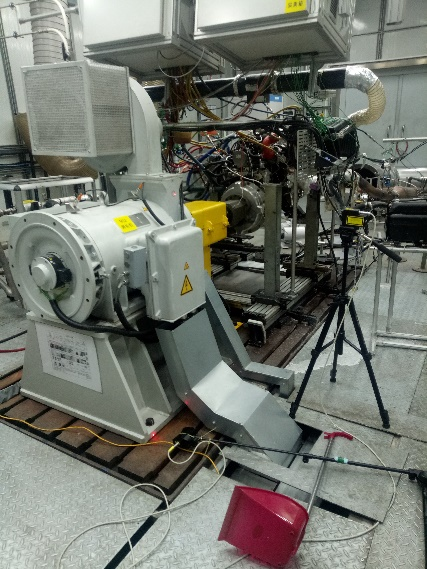

基于激光测振仪和激光位移传感器测量测功机壳体振动和输出传动轴径向振动，确定其是否满足发动机台架试验的技术要求。

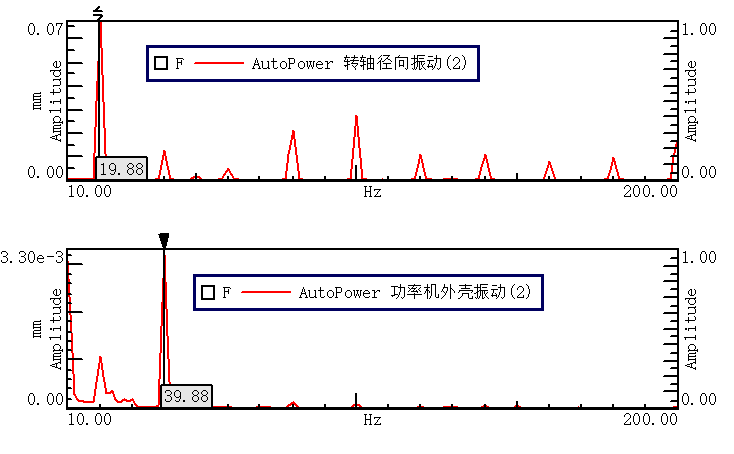

位移幅值谱

频率范围(frequency range)：10- 1000Hz

位移displacement（rms）：  测功机(dynamometer) 3.33x10-3 mm

传动轴垂直径向(Vertical direction of Shaft): 0.06mm

加速度(Acceleration)（rms）：测功机 0.3g

传动轴垂直径向(Vertical direction of Shaft) :4.65g （200Hz）；51.69g（1000Hz）

（2）1500rpm

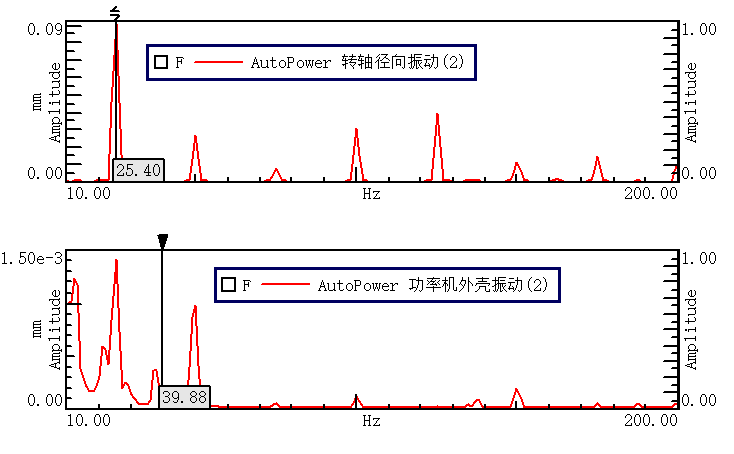

位移幅值谱

频率范围(Frequency range)：10- 1000Hz

位移(displacement)（rms）：测功机(Dynamometer) 1.44x10-3 mm

传动轴垂直径向(Vertical direction of Shaft) 0.09mm

加速度(Acceleration)（rms）：测功机(Dynamometer) 0.31g

传动轴垂直径向(Vertical direction of Shaft) 2.88g（200Hz）；50.78g（1000Hz）

（3）2000rpm

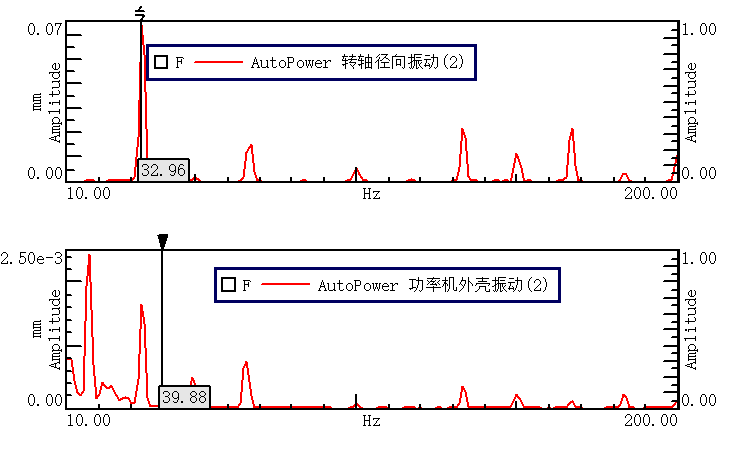

位移幅值谱

频率范围(Frequency range)：10- 1000Hz

位移(Displacement)（rms）：测功机(Dynamometer):2.21x10-3 mm

传动轴垂直径向((Vertical direction of Shaft): 0.09mm

加速度(Acceleration)（rms）：测功机(Dynamometer): 0.31g

传动轴垂直径向(Vertical direction of Shaft): 3.94g（200Hz）；56.31g（1000Hz）

（4）3500 rpm，功率107.8kw，扭矩293.6nm，100% 扭矩

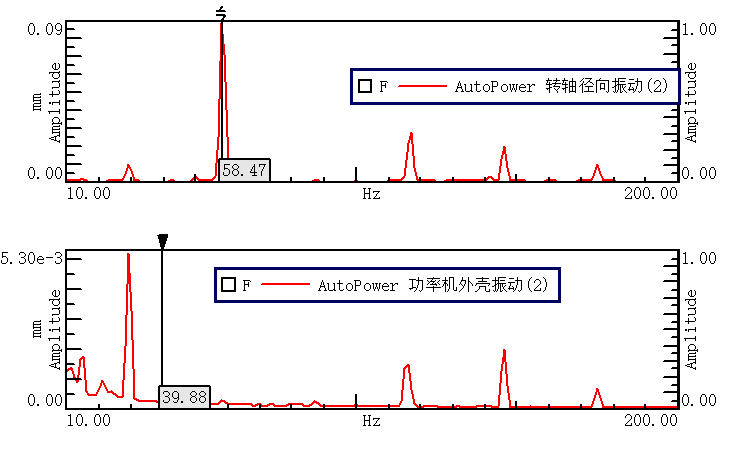

位移幅值谱

频率范围(Frequency range)：10- 1000Hz

位移(Displacement )（rms）： 测功机(Dynamometer)4.46x10-3 mm

传动轴垂直径向(Vertical direction of Shaft): 0.09mm

加速度(Accleration)（rms）：测功机(Dynamometer) 0.5g

传动轴垂直径向(Vertical direction of Shaft): 2.18g（200Hz）；73.64g（1000Hz）

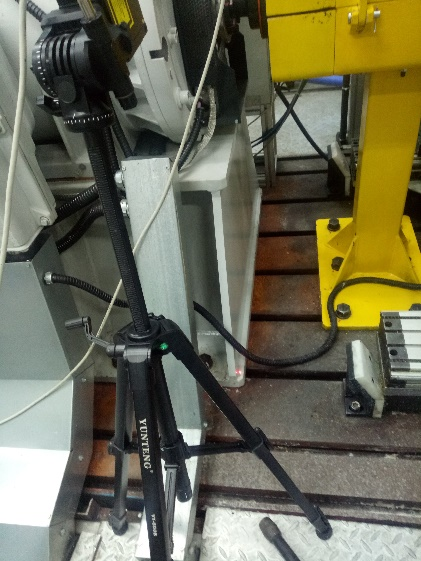

工况二 测功机输出传动轴相对基座振动

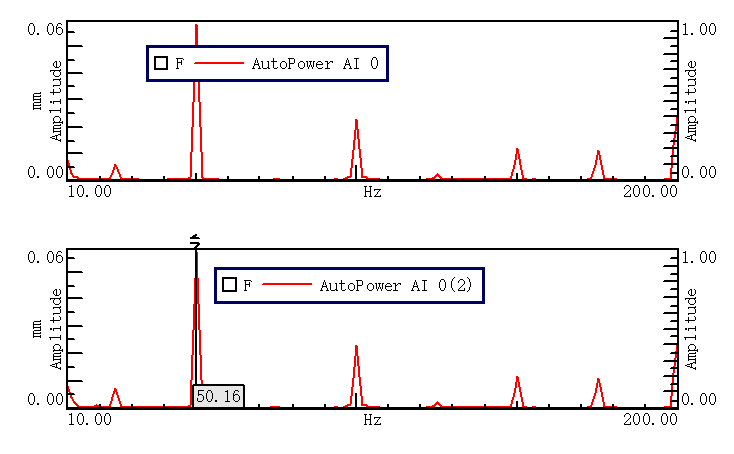

传动轴径向及与基座地板之差振动位移幅值谱

频率范围(Frequency range)：10- 1000Hz

位移(Displacement in vertical direction)（rms）:0.08 mm

测试结果基本一致，可以看出基座对其测量没有明显影响。

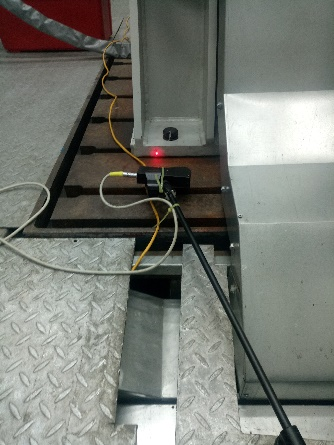

工况三：台架测功机相对基座振动测量

转速：3000rpm

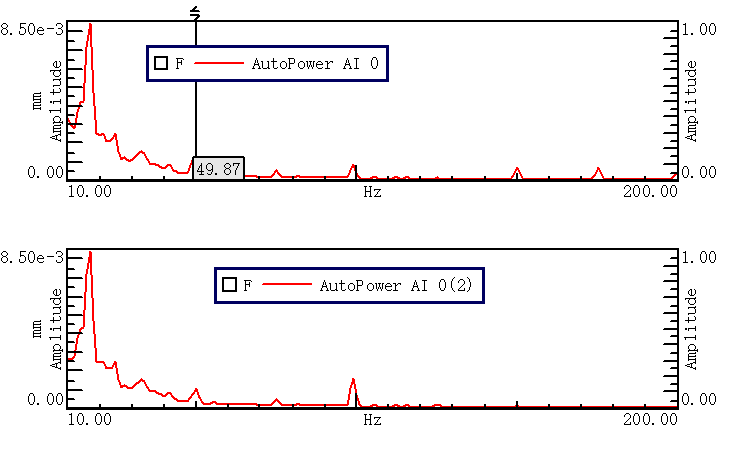

测功机水平振动位移及与底座相对振动位移 幅值谱

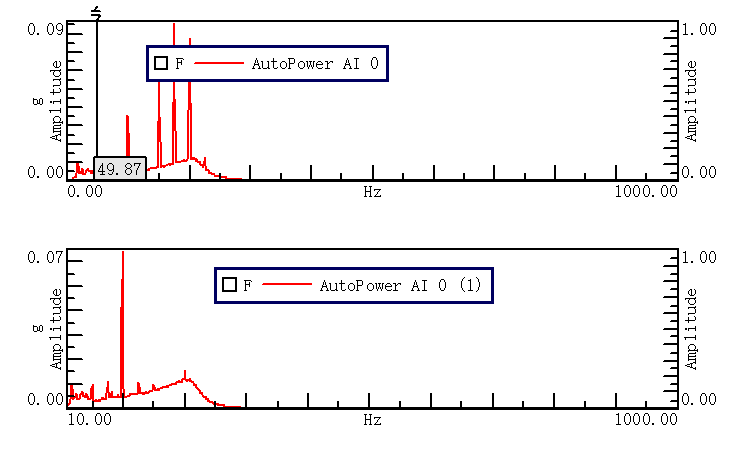

测功机水平振动加速度及与底座相对振动加速度 幅值谱

测功机位移(Displacement of dynamometer in horizontal direction)（rms）：

测功机(Dynamometer ): 5.76x10-3 mm

底座位移(Basement)：1.54 x10-3 mm

水平相对位移(Relative Movement)：4.22 x10-3 mm

加速度(Acceleration)（rms）：测功机(Dynamometer): 0.16g

与底座相对(relative)：0.11g
